Elektrische fittingen

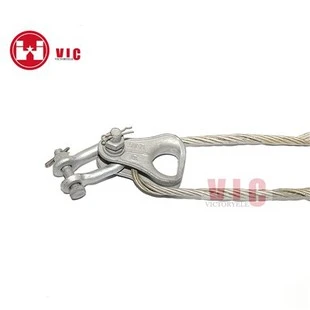

Voorgevormde Guy Grip

Voorgevormde doodlopende weg

Voorgevormde pantserstaaf

Voorgevormde producten zoals voorgevormde spangrepen, doodlopende uiteinden en pantserstangen zijn ontworpen om geleiders vast te pakken door middel van spiraalvormige wikkelingen.

Armor Rod – Geleiderbeschermingslaag



Er worden pantserstaven geïnstalleerd op geleideroppervlakken op ophang- en spanningspunten om de geleider te beschermen tegen slijtage, compressie en trillingsmoeheid.

Belangrijkste functies

Voorkom slijtage van de geleider op de contactpunten van de klem

Verbeter de trillingsweerstand

Verleng de levensduur van de geleider

Verbeter de verdeling van stress

Aluminium pantserstaven worden vaak gebruikt voor aluminium geleiders en ACSR, terwijl de materiaalkeuze moet passen bij het geleidermateriaal en de omgeving.

Koperen aansluitkabel

Koperen kabelschoenen worden gebruikt voor koperen geleiderverbindingen en bieden:

Uitstekende elektrische geleidbaarheid

Stabiele mechanische prestaties

Lange levensduur

Ze worden veel toegepast in onderstations, aardingssystemen en apparatuurterminals.

Aluminium kabelschoen

Aluminium kabelschoenen zijn ontworpen voor betrouwbare elektrische verbindingen tussen geleiders en distributie- of elektrische apparatuur. Ze zorgen voor een stabiele geleidbaarheid en mechanische integriteit gedurende de hele levensduur van het voedingssysteem.

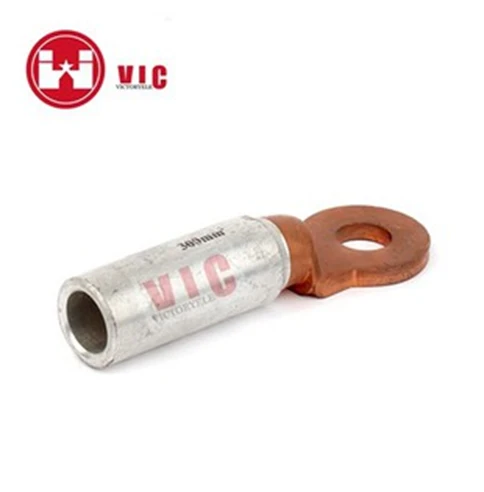

Bi-metalen kabelschoen

Bimetaalkabelschoenen zijn ontworpen voor verbindingen van aluminium{0}}naar-koper, waarbij het risico op elektrochemische corrosie groot is.

Kritieke technische punten

De verbindingskwaliteit tussen de koperen handpalm en de aluminium cilinder bepaalt de betrouwbaarheid van de service. Geavanceerde wrijvingslastechnologie creëert een echte metallurgische verbinding zonder interne holtes, waardoor het volgende wordt gegarandeerd:

• Stabiele weerstand onder thermische cycli
• Hoge mechanische integriteit
• Elektrische betrouwbaarheid op lange- termijn

Om de prestaties nog verder te verbeteren, vullen professionele fabrikanten -aluminium vaten vooraf met antioxidantvet om de oxidelagen tijdens het krimpen te breken en oververhitting in vochtige omgevingen te voorkomen.

Thermisch verzinkte kogelgaffel



Kogelgaffel is een sleutelverbindingsfitting die wordt gebruikt in bovengrondse transmissie- en distributielijnen. Het verbindt isolatiestrings, ophangingsconstructies en spanhardware en vormt zo een flexibele en betrouwbare mechanische verbinding in lijnstructuren.

Kogelgaffel wordt veel gebruikt in:

• Isolatiekoorden voor ophanging
• Spanningsisolerende snaren
• Composiet- en porseleinen isolatoraansluitingen
• Transmissie- en distributielijnassemblages

De bolvormige verbindingsstructuur maakt hoekbewegingen mogelijk, waardoor de spanningsconcentratie effectief wordt verminderd en de mechanische betrouwbaarheid op de lange- termijn wordt verbeterd.

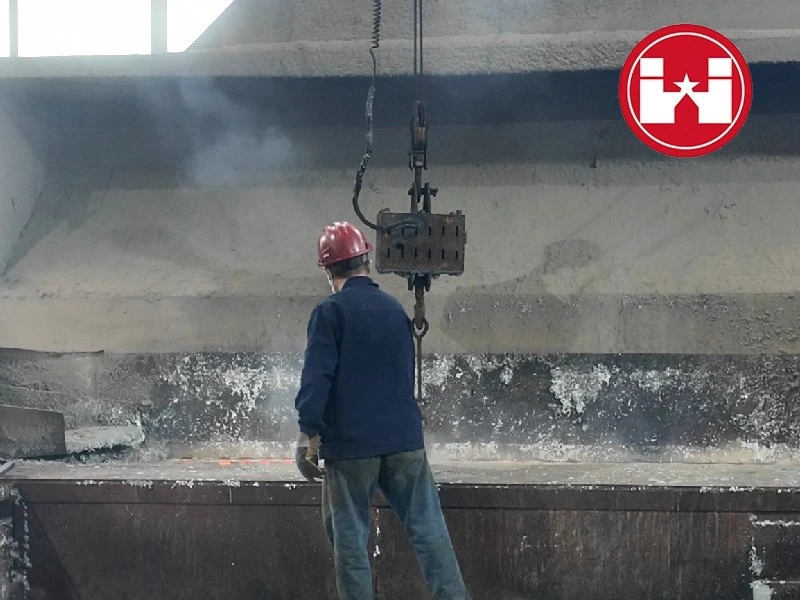

Thermisch verzinkte gaffelkogels bieden uitstekende corrosiebestendigheid voor buitengebruik. Een uniforme zinklaag vormt een stabiele beschermlaag die:

Voorkomt roest en oxidatie

• Verlengt de levensduur in vochtige en vervuilde ruimtes
• Behoudt de mechanische sterkte bij langdurig gebruik-

Engineering selectiepunten

Bij het selecteren van kogelgaffels moeten ingenieurs zich concentreren op:

• Nominale faalbelasting en veiligheidsfactor
• Dimensionale compatibiliteit met isolatoren en fittingen
• Galvanisatiedikte en coatinguniformiteit
• Consistentie van het productieproces

Kogelgaffels met onvoldoende galvanisatiedikte of slechte maatnauwkeurigheid kunnen voortijdige corrosie, losheid of abnormale spanningsverdeling in isolatorstrings veroorzaken.

Het selecteren van elektrische fittingen is een cruciale technische beslissing die rechtstreeks van invloed is op de lijnveiligheid, levensduur en onderhoudskosten. Professionele selectie moet altijd gebaseerd zijn op drie kerndimensies en niet alleen op prijs.

1. Mechanische prestaties

Elektrische fittingen moeten bestand zijn tegen langdurige- mechanische belastingen en omgevingsbelasting. Belangrijke factoren zijn onder meer:

Nominale storingsbelasting

Marge veiligheidsfactor

Bestand tegen vermoeidheid bij cyclische wind- en trillingsbelastingen

Onvoldoende mechanische marge kan onder extreme omstandigheden leiden tot vervorming, losheid of zelfs vallen van de geleider.

2. Elektrische prestaties

Elektrische betrouwbaarheid is net zo belangrijk, vooral bij geleideraansluitpunten:

Stabiele contactweerstand

Gecontroleerde temperatuurstijging onder belasting

Corrosiecompatibiliteit tussen verschillende metalen

Slechte elektrische interfaces veroorzaken vaak oververhitting, oxidatie en versnelde veroudering van geleiders.

3. Aanpassingsvermogen aan de omgeving

Buitenarmaturen moeten zich aanpassen aan verschillende klimaten en vervuilingsniveaus:

Ernst van de corrosie

Blootstelling aan vochtigheid en zoute mist

Industriële vervuiling

UV-straling

Materiaalkeuze en oppervlaktebehandeling moeten overeenkomen met de daadwerkelijke gebruiksomgeving.

Het selecteren van fittingen alleen op basis van de eenheidsprijs resulteert vaak in hogere onderhoudskosten, een kortere levensduur en een verhoogd systeemrisico.

Controlelijst voor kwaliteitsverificatie

Voordat professionele kopers elektrische fittingen kopen, moeten ze controleren of de leverancier het volgende kan leveren:

Mogelijkheid tot trekbelastingtesten

Verzinken dikte inspectie

Maatnauwkeurigheidscontrole

Inkomende materiaalinspectie

Laatste uitgaande inspectie

Geldige kwaliteitsmanagementcertificeringen

Fabrikanten met interne laboratoria en systematische kwaliteitscontroleprocessen zullen eerder stabiele en consistente productprestaties leveren.

Maatwerk voor engineeringprojecten

Standaardcatalogusproducten kunnen niet altijd aan de echte projectvereisten voldoen. Veel transmissie- en distributieprojecten vereisen:

Aangepaste afmetingen

Speciale galvanisatiedikte

Niet-standaard belastingsclassificaties

Project-specifieke materiaalcombinaties

Fabrikanten met OEM-mogelijkheden en productie-ervaring op basis van tekeningen- kunnen betrouwbaardere ondersteuning bieden voor complexe technische projecten.

Gebaseerd op technische ervaring:

• Zorg ervoor dat voorgevormde producten strikt overeenkomen met de diameter van de geleider en de trekklasse.
• Kies wrijvings-gelaste bimetalen nokken voor aluminium-op-koperverbindingen.
• Geef nooit te weinig draagvermogens voor kogelgaffels of schakelfittingen op.
• Controleer de materiaalcompatibiliteit tussen fittingen en geleiders.

Een juiste selectie in de aanschaffase is veel kosteneffectiever- dan later correctief onderhoud.

Technische productieondersteuning

Victory Electric Power Equipment Co., Ltd., opgericht in 1998, is een professionele fabrikant van elektrische fittingen, voorgevormde producten, kabelaccessoires en hardware voor transmissielijnen. Met automatische voorvormproductielijnen, geavanceerde wrijvingslasapparatuur en een intern testlaboratorium biedt Victory Electric zowel standaardproducten als op maat gemaakte oplossingen voor stroom- en communicatieprojecten over de hele wereld.

Voor tekeningen, draagvermogens, materiaalspecificaties en project-gebaseerde selectiehulp kunnen professionele fabrikanten volledige technische documentatie leveren.

Vraag technische gegevens en een offerte aan om zeker te zijn van de juiste keuze voor elektrische fittingen voor uw project.
